Schéma du plancher chauffant avec pompe à chaleur : guide complet

Imaginez une maison où la chaleur se diffuse harmonieusement du sol vers le plafond, créant un confort unique tout en réduisant votre facture énergétique. Ce système, de plus en plus adopté dans les constructions modernes, combine ingénieusement deux technologies performantes pour vous offrir un chauffage optimal. Mais comment fonctionne réellement cette association et quels sont ses enjeux techniques ?

Le schéma du plancher chauffant avec une pompe à chaleur représente une organisation précise du circuit hydraulique et thermique qui définit comment la chaleur est produite, régulée et diffusée à travers votre sol. Ce système est essentiel car il permet d’obtenir une chaleur douce et constante, tout en garantissant une consommation d’énergie maîtrisée. Comprendre ce schéma facilite l’installation et l’entretien, assurant ainsi un confort durable et respectueux de l’environnement.

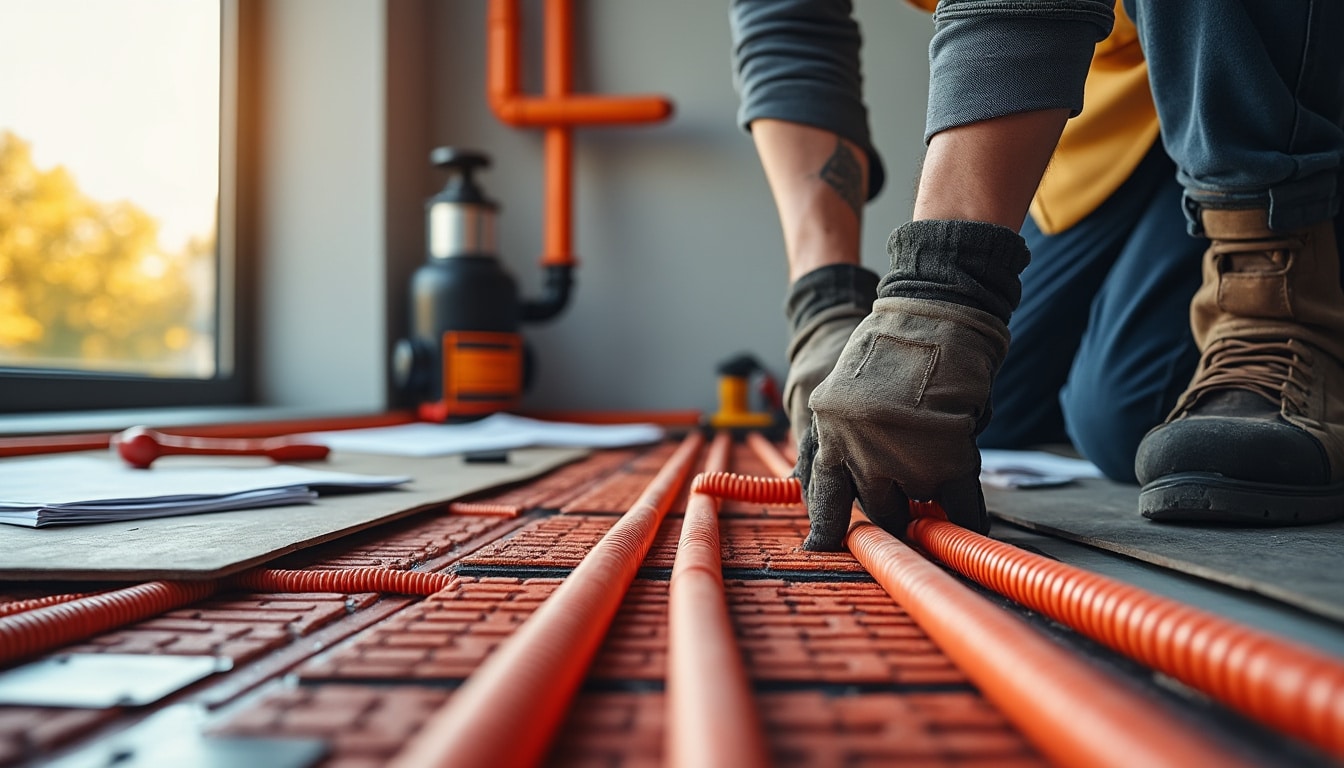

Comprendre le fonctionnement d’un plancher chauffant alimenté par une pompe à chaleur

Les bases techniques du chauffage au sol basse température

Le chauffage au sol basse température repose sur la diffusion d’une chaleur douce via un réseau de tuyaux intégrés dans la dalle ou la chape. L’eau circule à une température généralement comprise entre 30 et 45°C, bien inférieure à celle des radiateurs classiques. Cette température basse est idéale pour un système alimenté par une pompe à chaleur, car elle maximise son efficacité énergétique. En effet, le plancher chauffant utilise la surface du sol comme émetteur principal de chaleur, créant ainsi un confort thermique homogène et évitant les sensations de points chauds ou froids. Ce fonctionnement hydraulique favorise un rendement optimal tout en limitant les pertes d’énergie. En complément, découvrez schéma plancher chauffant hydraulique.

Par ailleurs, la température de l’eau véhiculée dans le circuit est contrôlée par une régulation spécifique qui adapte la puissance fournie selon les besoins réels de la maison. Cela évite les surchauffes et garantit une ambiance agréable. Le système de chauffage au sol est donc un circuit fermé où l’eau circule continuellement, transmettant la chaleur par rayonnement avec un impact minimal sur l’air ambiant.

Comment la pompe à chaleur produit et transmet la chaleur adaptée au plancher

La pompe à chaleur joue un rôle central dans ce système en captant les calories de l’air, de l’eau ou du sol extérieur pour les transférer à une température adaptée au plancher chauffant. Elle élève la température de l’eau à un niveau suffisant pour assurer une diffusion efficace sans surconsommation d’énergie. Le principe thermodynamique de la pompe permet de multiplier par trois voire quatre l’énergie électrique consommée, ce qui en fait une solution économique et écologique.

• La pompe extrait les calories de l’air extérieur, même à basse température, grâce à un fluide frigorigène.
• Elle comprime ce fluide pour augmenter sa température, puis transmet la chaleur à l’eau du circuit de chauffage.
• Cette eau chauffée circule ensuite dans les tuyaux du plancher pour diffuser une chaleur homogène au sol.

Ce fonctionnement en basse température est parfaitement compatible avec la nature du plancher chauffant. De plus, la pompe peut être dimensionnée en fonction de la surface à chauffer et des besoins spécifiques de chaque logement, offrant ainsi une flexibilité d’installation importante.

Décrypter le schéma hydraulique type d’une installation plancher chauffant avec pompe à chaleur

Les composants indispensables du circuit hydraulique

Un schéma plancher chauffant avec pompe à chaleur intègre plusieurs éléments clés qui assurent la circulation et la régulation de l’eau chaude. Ces composants forment un ensemble cohérent permettant un fonctionnement fluide et sécurisé du système. La pompe à chaleur elle-même est le cœur de cette installation, mais d’autres éléments participent activement à son efficacité et à sa fiabilité.

• La pompe à chaleur qui génère la chaleur nécessaire et chauffe l’eau du circuit.
• Le collecteur de chauffage qui distribue l’eau chaude vers les différentes zones du plancher.
• Les vannes d’équilibrage permettant de réguler le débit d’eau dans chaque circuit.
• Les circulateurs qui assurent la mise en mouvement de l’eau à travers les tuyaux.
• Les accessoires complémentaires tels que les filtres, régulateurs de température et sécurités.

Ce schéma précis garantit un fonctionnement performant du système de chauffage. Chaque composant joue un rôle déterminant pour assurer une température stable et adaptée à chaque pièce, ce qui optimise le confort et la consommation énergétique globale.

Le rôle du collecteur et des vannes dans la gestion des zones de chauffage

Le collecteur est souvent appelé le « cerveau » du circuit hydraulique car il centralise la distribution de l’eau chauffée. Grâce à ses sorties multiples, il permet de diviser le réseau en plusieurs zones indépendantes, ce qui est essentiel pour adapter la température selon les usages et la configuration des pièces. Les vannes associées à chaque sortie permettent de contrôler finement le débit d’eau, évitant ainsi les déséquilibres dans le système.

Cette gestion zonale permet d’économiser de l’énergie en chauffant uniquement les parties occupées de la maison ou en ajustant la température selon l’heure de la journée. Le fonctionnement global s’en trouve amélioré, avec une meilleure réactivité et une régulation plus précise. C’est un élément clé pour garantir une performance optimale du chauffage au sol alimenté par une pompe à chaleur.

Pourquoi choisir l’association entre plancher chauffant et pompe à chaleur : avantages et bénéfices

Le confort thermique et la diffusion homogène de la chaleur

Associer un plancher chauffant à une pompe à chaleur offre un confort thermique inégalé grâce à la diffusion homogène de la chaleur depuis le sol vers le haut de la pièce. Cette chaleur rayonnante évite les sensations désagréables de zones froides ou de courants d’air souvent rencontrés avec les systèmes traditionnels. De plus, la température du sol est contrôlée pour rester toujours agréable au toucher, généralement autour de 25 à 28°C, ce qui est parfait pour les pieds sensibles lors des saisons froides.

Ce système garantit une ambiance stable et douce dans toutes les pièces, supprimant les pics de température et les fluctuations. Vous bénéficiez ainsi d’un confort durable qui améliore la qualité de vie au quotidien, notamment pour les familles et les personnes sensibles aux variations thermiques.

• Diffusion homogène de la chaleur par rayonnement.
• Température agréable et constante du sol.
• Absence de courants d’air et zones froides.
• Ambiance stable et confortable dans toutes les pièces.

Les économies d’énergie et la compatibilité avec les énergies renouvelables

Le duo plancher chauffant et pompe à chaleur est aussi une solution très économique et écologique. En utilisant une température d’eau basse, la pompe à chaleur fonctionne avec un coefficient de performance (COP) pouvant atteindre 4, ce qui signifie qu’elle produit jusqu’à quatre fois plus d’énergie qu’elle n’en consomme en électricité. Cette efficacité permet de réduire la facture de chauffage de 30 à 50% par rapport à une installation électrique classique. Vous pourriez également être intéressé par plancher chauffant prix au m2.

De plus, cette association est parfaitement compatible avec les énergies renouvelables, notamment l’air, l’eau ou la géothermie selon le type de pompe choisie. Elle s’inscrit dans une démarche de réduction des émissions de CO2, ce qui est essentiel face aux exigences environnementales de 2026. En investissant dans ce système, vous contribuez à la transition énergétique tout en bénéficiant d’aides financières telles que le Crédit d’Impôt pour la Transition Énergétique (CITE) ou les primes locales.

• Réduction significative de la consommation d’énergie.
• Fonctionnement performant avec un COP élevé.
• Compatibilité avec les sources d’énergie renouvelable.
• Respect des normes environnementales et éligibilité aux aides.

Conseils pratiques pour réussir la conception et l’installation du système de chauffage au sol avec pompe à chaleur

Bien dimensionner et choisir la pompe à chaleur adaptée

Pour garantir un fonctionnement optimal, le dimensionnement de la pompe à chaleur doit être réalisé avec précision en fonction de la surface à chauffer, de l’isolation de votre habitation et de la zone climatique locale. Une pompe surdimensionnée entraîne un gaspillage d’énergie et un coût inutile, tandis qu’une puissance insuffisante ne couvrira pas vos besoins. En moyenne, pour une maison de 100 m² bien isolée, une PAC air-eau de 8 à 10 kW est recommandée.

Le choix du type de pompe (monobloc ou bi-bloc) doit aussi tenir compte des contraintes d’installation. Par exemple, dans une région comme la Bretagne où l’humidité est élevée, un modèle bi-bloc avec un ballon tampon sera plus résistant et performant. Pensez aussi à vérifier la compatibilité avec votre plancher chauffant, notamment la température maximale de sortie d’eau.

• Évaluer précisément la puissance nécessaire selon la surface et l’isolation.
• Choisir entre pompe monobloc ou bi-bloc selon l’environnement local.
• Vérifier la compatibilité avec la température du plancher chauffant.
• Prendre en compte les aides financières disponibles pour réduire l’investissement.
• Faire appel à un professionnel certifié pour un dimensionnement fiable.

L’importance d’une régulation fine pour optimiser le chauffage

La régulation est un élément clé pour maximiser l’efficacité de votre système de chauffage au sol. Elle permet d’ajuster la température de l’eau en fonction des besoins réels et des conditions extérieures, évitant ainsi le gaspillage d’énergie. Une régulation thermostatique avec des sondes de température placées à l’intérieur et à l’extérieur facilite ce contrôle précis.

Le réglage des vannes et des circulateurs doit être effectué avec soin pour équilibrer les circuits et garantir une distribution homogène de la chaleur. De plus, la maintenance régulière du système, notamment le nettoyage des filtres et la vérification des composants, est essentielle pour assurer son bon fonctionnement sur le long terme.

• Installer une régulation thermostatique adaptée pour un contrôle précis.
• Placer des sondes de température intérieures et extérieures.
• Équilibrer les circuits grâce aux vannes et circulateurs.
• Prévoir une maintenance régulière pour éviter les pannes.
• Utiliser des programmateurs pour adapter la température selon les horaires.

Explorer les configurations possibles et les particularités d’installation du chauffage au sol avec pompe à chaleur

Adapter le système aux contraintes de rénovation ou aux projets neufs

Selon votre projet, l’installation d’un plancher chauffant avec pompe à chaleur pourra varier considérablement. En construction neuve, il est possible de prévoir un circuit parfaitement intégré avec une isolation optimale et un dimensionnement précis, garantissant ainsi une performance maximale. En rénovation, les contraintes sont souvent plus complexes, notamment lorsqu’il faut éviter de casser la chape existante ou modifier la structure du sol.

Une solution courante en rénovation consiste à utiliser un plancher chauffant mince sur isolant, qui peut être posé directement sur le revêtement existant pour limiter les travaux. Le choix entre une pompe à chaleur monobloc ou bi-bloc dépendra aussi de la configuration de votre logement et de la place disponible.

• Installation neuve : intégration complète avec isolation et dimensionnement adaptés.
• Rénovation : pose de plancher chauffant mince pour limiter les travaux.
• Choix de la pompe selon contraintes d’espace et environnement (monobloc ou bi-bloc).

• Éviter les travaux lourds en rénovation grâce à des solutions adaptées.
• Prendre en compte la compatibilité avec les systèmes existants (chauffe-eau, ballon).

Les accessoires indispensables selon la configuration choisie (ballon tampon, vase d’expansion)

Dans une installation avec pompe à chaleur, certains accessoires sont essentiels pour assurer la stabilité et la sécurité du circuit. Le ballon tampon, par exemple, agit comme un réservoir d’eau chaude, permettant de lisser les fluctuations de température et de réduire les cycles de marche/arrêt de la pompe. Il est particulièrement conseillé dans les systèmes bi-bloc ou en cas de grande surface à chauffer.

Le vase d’expansion, quant à lui, compense les variations de volume de l’eau dues à la température, évitant ainsi les surpressions dans le circuit. Ces équipements garantissent un fonctionnement fiable et prolongent la durée de vie du matériel. Leur intégration doit être envisagée dès la conception de l’installation pour optimiser le schéma hydraulique.

• Ballon tampon : stockage et régulation de l’eau chaude.
• Vase d’expansion : gestion des variations de pression dans le circuit.
• Filtres et groupes de sécurité pour protéger la pompe et le réseau.

• Dimensionner ces accessoires selon la taille et le type d’installation.
• Assurer leur maintenance pour éviter les risques de panne.

FAQ – Questions fréquentes sur le chauffage au sol associé à une pompe à chaleur

Comment fonctionne exactement la pompe à chaleur dans un système de chauffage au sol ?

La pompe à chaleur capte les calories de l’air extérieur puis les transforme pour chauffer l’eau circulant dans le plancher chauffant. Ce processus utilise un cycle thermodynamique qui élève la température de l’eau à un niveau adapté au chauffage basse température du sol. Pour approfondir ce sujet, consultez notre guide sur plancher chauffant schéma.

Quels sont les principaux avantages économiques d’un plancher chauffant avec pompe à chaleur ?

Ce système permet de réduire la consommation d’énergie de 30 à 50% par rapport aux chauffages électriques classiques, grâce à un rendement élevé et à l’utilisation d’énergies renouvelables, ce qui se traduit par des économies significatives sur vos factures.

Quelles précautions prendre pour l’entretien du système ?

Il est important de réaliser une maintenance annuelle, incluant le nettoyage des filtres, la vérification des vannes et circulateurs, ainsi que le contrôle du bon fonctionnement de la pompe. Une régulation bien réglée facilite également l’entretien.

Peut-on installer ce système en rénovation sans tout casser ?

Oui, il existe des solutions spécifiques comme le plancher chauffant mince à poser sur le sol existant, ce qui limite les travaux lourds et permet de bénéficier du chauffage au sol même en rénovation.

Quelle température de l’eau est idéale pour un plancher chauffant avec pompe à chaleur ?

La température de l’eau doit être comprise entre 30 et 45°C pour assurer une diffusion optimale de la chaleur sans surconsommation, ce qui est parfaitement adapté au fonctionnement basse température du plancher chauffant.
